BH60可拆式
板式換熱器是由一組波紋金屬板組成，板上有四個角孔，供傳熱的兩種液體通過。金屬板片安裝在一個側面有固定板和活動壓緊板的框架內，并用夾緊螺栓夾緊。板片上裝有密封墊片，將流體通道密封，并且引導流體交替地流至各自的通道內，形成熱交換。流體的流量、物理性質、壓力降和溫度差決定了板片的數量和尺寸。波紋板不僅提高了湍流程度，并且形成許多支撐點，足以承受介質間的壓力差。金屬板和活動壓緊板懸掛在上導桿，并由下導桿定位，而桿端則固定在支撐柱上，由于具備高性能、省空間、省能源、維護簡單等許多優點，板式換熱器已獲得各行業的高度肯定。產品廣泛應用于冶金、食品、輕工、化工、制冷和暖通等領域。
|
 |

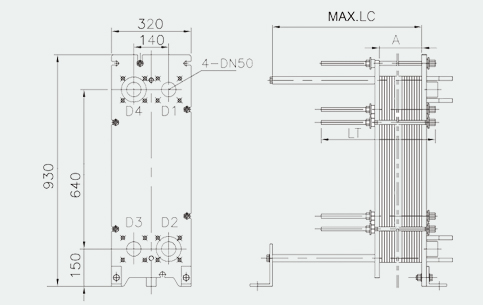

| | 型 號 | A(mm) | L(mm) | H(mm) | D(mm) | E(mm) | LG(mm) | 接口尺寸(mm) | 最大片數(N) | 最大流量(m3/h) | |
BH60 |
N(2.0+X) |
320 |
930 |
140 |
640 |
1200 |
60 |
250 |
36 | |
BH60H |
N(3.0+X) |
320 |
930 |
140 |
640 |
1200 |
60 |
203 |
36 |
板材材質 |
適合流體 |
不銹鋼（SUS304.316等） |
凈水、河用水、食用油、礦物油 | 鈦及鈦鈀（Ti,Ti-Pd） |
海水、鹽水、鹽化物 | 20Cr,18Ni.6Mo（245SMO） | 稀硫酸、稀硫酸鹽化物、物機水溶液 |
鎳（Ni） | 高溫、高濃度苛性鈉 |
HASTELLOY合金（C276,D205,B2G） | 濃硫酸、鹽酸、磷酸 |
墊片材質 |
使用溫度 |
適合流體 |
丁晴橡膠（NBR） |
-15～+135 |
水、海水、礦物油、鹽水 | 三元乙丙（EPDM） |
-25～+180 |
熱水、水蒸汽、酸、堿 | 氟橡膠（F26） |
-55～+230 |
酸、堿、流體 | 四丙氟橡膠（FTP） |
0～+160 | 濃酸、堿、高溫游、蒸汽 |
|
